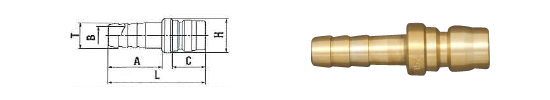

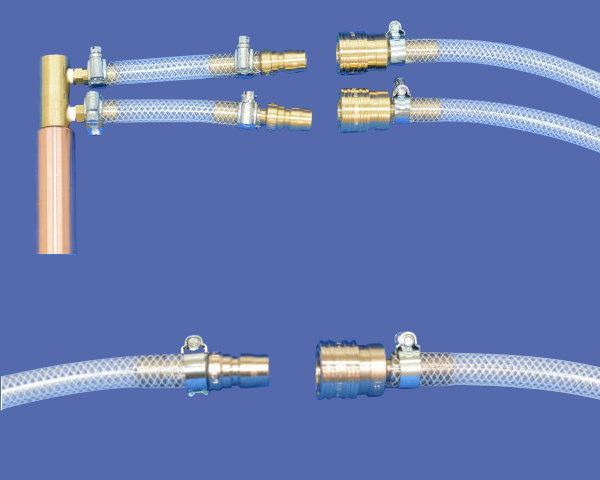

プラグ TPH型(ホース取付用)
製品形式 | 相手側ホースサイズ | 質量 | 寸法 | |||||||
鋼鉄 | 真鍮 | ステンレス鋼 | L | φH | A | C | φT | φB | ||
1TPH | 1/8 | 12 | 13 | 12 | 41 | 12 | 20 | 15.5 | 6.5 | 3 |
2TPH | 1/4 | 21 | 23 | 21 | 53 | 14 | 29 | 18 | 8 | 5 |
3TPH | 3/8 | 38 | 41 | 38 | 60 | 18 | 32 | 21 | 11 | 7 |
4TPH | 1/2 | 71 | 77 | 71 | 70 | 22 | 39 | 24 | 15 | 10 |
6TPH | 3/4 | 134 | 146 | 135 | 84 | 28 | 48 | 28 | 21 | 15 |
8TPH | 1 | 327 | 356 | 329 | 105 | 40 | 57 | 36 | 27 | 19 |
10TPH | 1 1/4 | 495 | 530 | 500 | 121 | 48 | 70 | 39 | 34.5 | 26 |
12TPH | 1 1/2 | 665 | 715 | 660 | 132 | 55 | 75 | 45 | 41 | 32 |
16TPH | 2 | 1,330 | 1,430 | 1,345 | 142 | 70 | 80 | 51 | 54 | 40 |

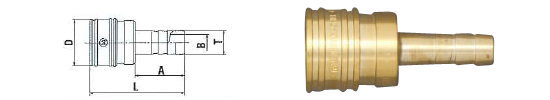

ソケット TSH型(ホース取付用)
製品形式 | 相手側ホースサイズ | 質量 | 寸法 | ||||||
鋼鉄 | 真鍮 | ステンレス鋼 | L | φD | A | φT | φB | ||
1TPH | 1/8 | 24 | 26 | 24 | 40 | 17.5 | 20 | 6.5 | 3 |
2TPH | 1/4 | 63 | 69 | 64 | 55 | 24 | 29 | 8 | 5 |
3TPH | 3/8 | 95 | 104 | 96 | 62 | 28 | 32 | 11 | 7 |
4TPH | 1/2 | 176 | 192 | 177 | 74 | 35 | 39 | 15 | 10 |
6TPH | 3/4 | 348 | 379 | 350 | 90 | 45 | 48 | 21 | 15 |
8TPH | 1 | 570 | 605 | 570 | 102 | 58 | 57 | 27 | 19 |
10TPH | 1 1/4 | 840 | 910 | 850 | 117 | 69 | 70 | 34.5 | 26 |
12TPH | 1 1/2 | 1,060 | 1,140 | 1,070 | 128 | 75 | 75 | 41 | 32 |
16TPH | 2 | 2,095 | 2,251 | 2,100 | 141 | 98 | 80 | 54 | 40 |
