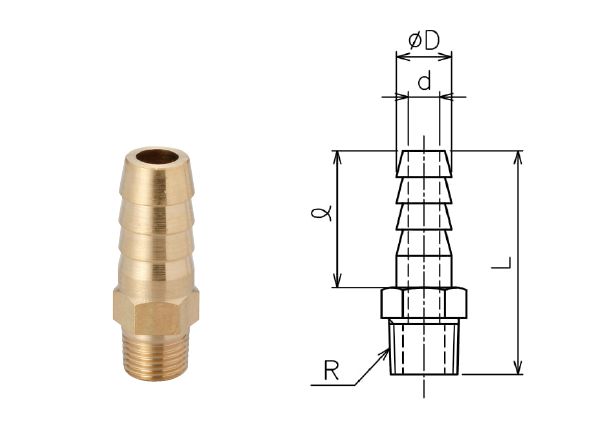

ストレートホース口
抵抗溶接では、溶接時に高い電流に伴って発生する熱を冷却するため、各部の導体に冷却水を流します。
溶接トランス・二次ケーブル・ガンアーム・電極ホルダ・電極チップ・制御装置のサイリスタ……など、あらゆる箇所を冷却します。

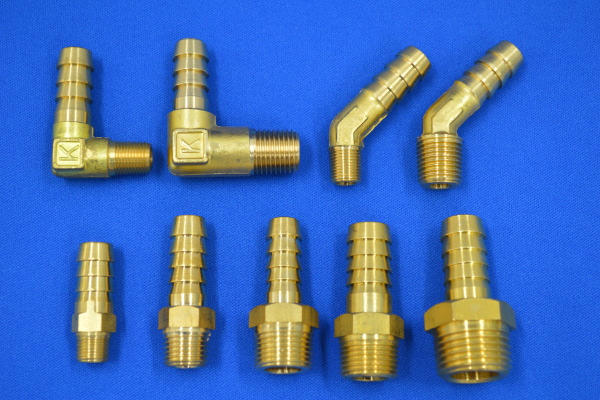

埼玉溶材の真鍮製ホースジョイントは主に各種のガン、二次ケーブルに使用されています。
型式 | φD | ネジR | L | ℓ | A | B | d | 適用ホース |
KS-111 | 11 | PT1/8 | 33 | 20 | 11 | 12.0 | 6.0 | φ9×φ15 |
KS-211 | 11 | PT1/4 | 42 | 26 | 14 | 16.0 | 6.0 | φ9×φ15 |
KS-311 | 11 | PT3/8 | 43 | 26 | 17 | 19.5 | 6.0 | φ9×φ15 |

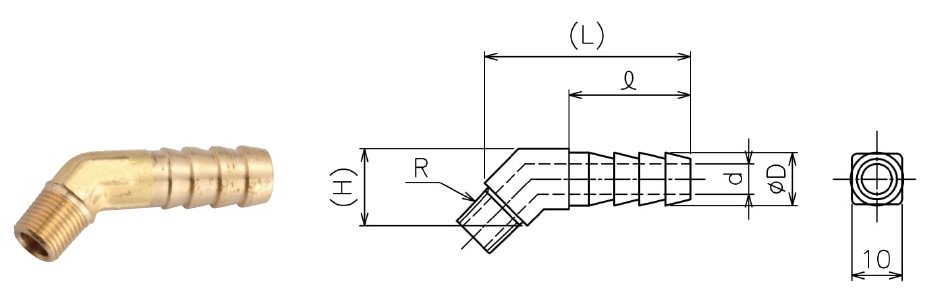

45°ホース口
型式 | φD | ネジR | L | ℓ | H | d | 適用ホース |
KH-111 | 11 | PT1/8 | 40 | 24 | 13 | 6.0 | φ9×φ15 |
KH-211 | 11 | PT1/4 | 42 | 24 | 17 | 6.0 | φ9×φ15 |

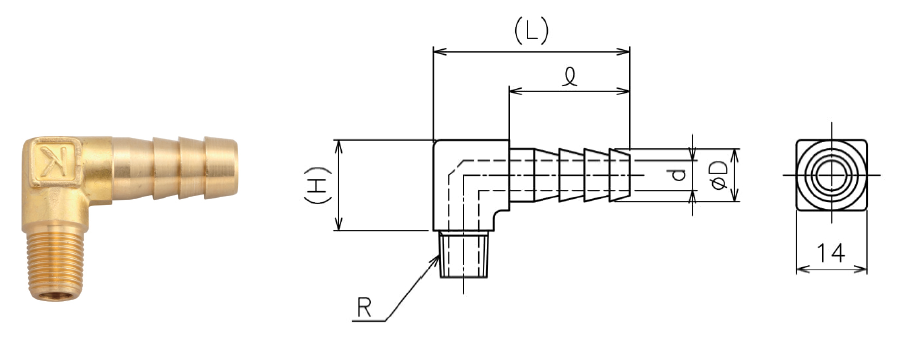

90°ホース口
材質は真鍮の型鍛造品ですので無駄のないすっきりとした形状です。
各溶接機のエアー、冷却水用に使用されております。
角度付きのため、無理のないホース接続ができます。
型式 | φD | ネジR | L | ℓ | H | d | 適用ホース |
KL-111 | 11 | PT1/8 | 36 | 24 | 17 | 6.0 | φ9×φ15 |
KL-211 | 11 | PT1/4 | 41 | 24 | 23 | 6.0 | φ9×φ15 |

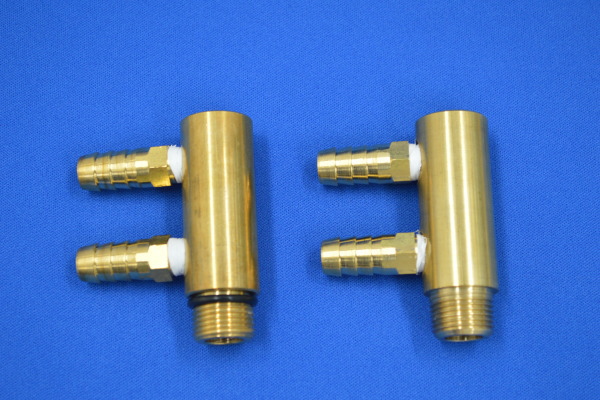

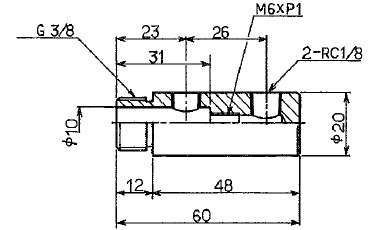

ストレートホルダー冷却用F型ホース口
3/8″ネジについてはストレート・テーパーネジの2種類あります。
ご注文の際はご確認ください。
部品番号 | ネジ径 |
FH-2060-T | 3/8″ PT |
FH-2060-S | 3/8″ PS |
