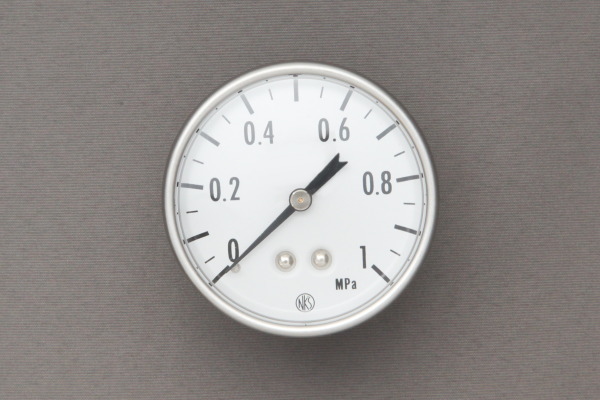

製品仕様
測定流体 | 気体、または液体(腐食性のないもの) |
使用環境 | 通常の状態において腐食性の液体、気体の存在がないこと |
クラス | A級またはB級 A級は主として空圧機器の圧力測定に用いられるもので、精度の良い高級ゲージです。 B級は小型機器の圧力測定など、広く利用される汎用ゲージです。 |
大きさ | φ40、φ50 |
形状 | 立型:A枠、埋め込み型:B枠 |
接液部材質 | ブルドン管:C6872T、株:C3604BD |
接続ネジ | φ40:R1/8、φ50:R1/4 ※R1/8、NPTネジでも製作致します。 |
圧力レンジ | 0~0.1MPa→0~3.5MPa(モデルにより異なる) |
精度 | ±1.5%F.S.、±2.0%F.S.、±3.0%F.S.(モデルにより異なる) |
使用温度範囲 | -5℃~45℃(ただし、測定流体が凍結しないこと) |
目盛角度 | A級φ40:180°、A級φ50・B級φ40、50:270° |
外装 | A級:Crメッキ、B級:SUS304生地 |
質量 | A級φ40:約75g、A級φ50:約165g、B級φ40:約60g、B級φ50:約95g |
