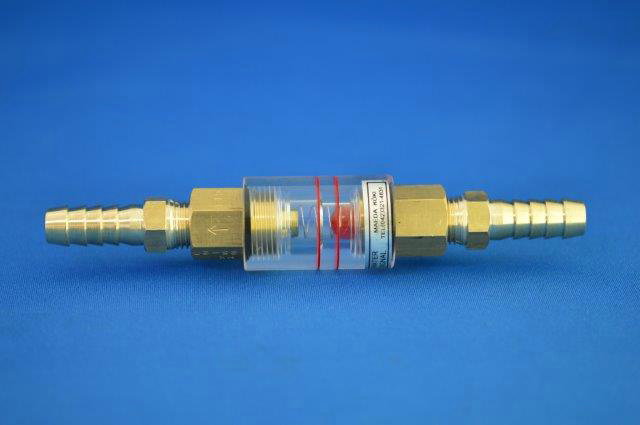

- 透明管内のボールの動きで流体の動きを確認できます。
- ボールを使用しておりますので、逆止弁としての機能も兼ね備えております。
- 内部にスプリングを使用していますので、取り付ける際の姿勢は、上向き下向き及び横向き等自由に行うことができます。
- 入口・出口に設けた継手は、管用テーパねじを用いて締結するねじ込型[Rc(めねじ);R(おねじ)]又はチャックスリーブを用いて締結するくい込型の組み合わせの中から、ご注文時に自由に選んで戴くことができます。
- 御用命の際には、ご使用流量にて確実にボールが動作するようばねの選定を行いますので、必ず流体の種類・流量・油の粘度をお知らせください。

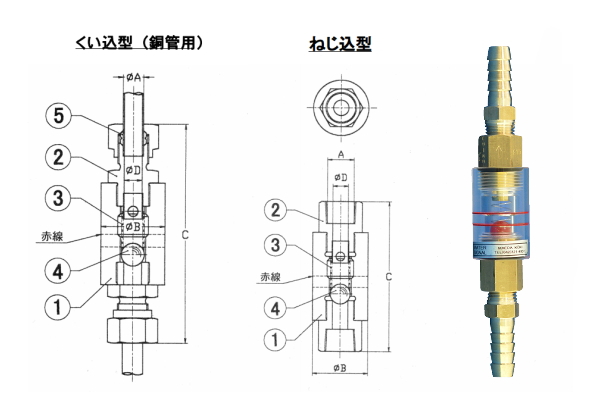

仕様
※流体がエアーの場合、最大流量は、水の約30倍になります。
寸法(mm) | 最大流量 | ||||||
A | B | C | D | 油 | 水 | ||
ねじ込み型 | MK15-1TW | Rc1/8 | 15 | 50 | 3 | 0.6 | 1 |
MK25-1TW | Rc1/8 | 25 | 68 | 7 | 5 | 6 | |
MK25-2TW | Rc1/4 | 25 | 68 | 7 | 5 | 6 | |
MK25-3TW | Rc3/8 | 25 | 74 | 7 | 5 | 6 | |
MK30-2TW | Rc1/4 | 30 | 90 | 9.5 | 10 | 20 | |
MK30-3TW | Rc3/8 | 30 | 94 | 9.5 | 10 | 20 | |
MK30-4TW | Rc1/2 | 30 | 100 | 9.5 | 10 | 20 | |
くい込み型 (銅管用) ※ナイロンチューブ等にはご使用になれません。 |
MKK15-4 | φ4 | 15 | 62 | 3 | 0.6 | 1.2 |
MKK25-4 | φ4 | 25 | 86 | 3 | 1.5 | 3 | |
MKK25-6 | φ6 | 25 | 88 | 5 | 3 | 6 | |
MKK25-8 | φ8 | 25 | 90 | 6.5 | 5 | 10 | |
MKK25-10 | φ10 | 25 | 95 | 7 | 5 | 10 | |
MKK30-10 | φ10 | 30 | 110 | 9.5 | 10 | 20 | |
MKK30-12 | φ12 | 30 | 117 | 9.5 | 10 | 20 |
【標準耐熱:80° 標準耐圧:1Mpa】
1.ボールの位置で大体の流量を確認したい場合はMKT型をお使いください。
2.透明管に衝撃や振動が加わる場合には枠入り(MKC型)をお勧めいたします。
3.特殊材質:SUS等についてはご相談ください。
材質
番号 | 名称 | 材質 |
1 | 透明管 | アクリル |
2 | 継ぎ手 | C3604 |
3 | ばね | SUS304 |
4 | ナイロンボール | ナイロン66 |
5 | チャックスリーブ | Cu |
