◆流量が目で見える!
透明テーパー管を使用しているため、ボール(またはフロート)と表示赤線との関係位置を見ることによりおおよその流量を確認することが可能です。
◆取り付け向きは問いません
内部にスプリングを使用していますので取り付ける際の姿勢は上向き、下向き、横向き等自由に行うことができます。
型式一覧

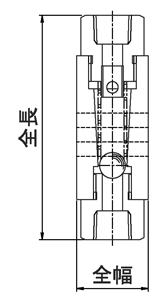

型式 | 寸法 (mm) |
標準仕様流量 (L/min) |
|||
接続口径 | 全長 | 全幅 | 最小 | 最大 | |
MKT25-1TW | Rc1/8 | 78 | 25 | 1 | 6 |
MKT25-2TW | Rc1/4 | 78 | 25 | 1 | 6 |
MKT25-3TW | Rc3/8 | 84 | 25 | 1 | 6 |
MKT30-2TW | Rc1/4 | 104 | 30 | 3 | 20 |
MKT30-3TW | Rc3/8 | 104 | 30 | 3 | 20 |
MKT30-4TW | Rc1/2 | 110 | 30 | 3 | 20 |
ご注文・お見積りについて
ご注文・お見積りの際は型式と常用流量をご指定下さい。
(例:MKT25-2TW 常用流量3L/min)
※型式についての補足
接続入口出口がRおねじの場合の型式はMKT□□-□TOWとなります。 例:MKT25-3TOW
接続入口がRおねじの場合の型式はMKT□□-□TOMWとなります。 例:MKT25-3TOMW
接続出口がRおねじの場合の型式はMKT□□-□TMOWとなります。 例:MKT25-3TMOW
標準仕様
流体 | 水 | ||
流量 | 型式一覧参照 | 標準仕様流量以下、以上をご希望の際はお問い合わせください。 | |
接続 | Rcめねじ | Rおねじへの変更、組み合わせも可能です。 | |
耐熱温度 | 最高80℃ | – | |
耐圧 | 1MPa | – | |
材質 | 透明管 | アクリル | – |
継ぎ手 | C3604(真鍮) | SUS製も製作可能です。 | |
スプリング | SUS304 | – | |
ナイロンボール | ナイロン66 | 円筒形フロートを使用する場合もあります。 | |
Oリング | ニトリルゴム | – |
