概要

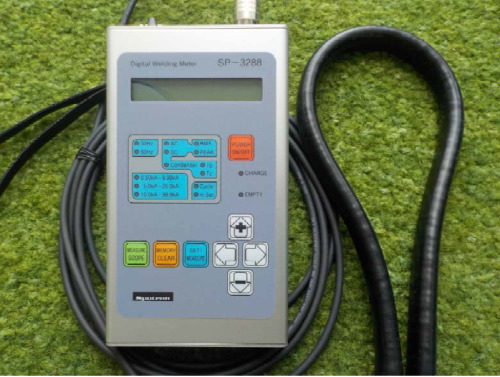

本機はスポット溶接の溶接二次電流と通電時間を測定し、結果をデジタル表示する溶接電流計です。
電流は自社製のトロイダルコイルにて検出され、測定したデータは内臓メモリに記憶できます。
溶接二次電流に対し半サイクル毎の実効値演算に基づく電流平均実効値または最大値、および通電時間、導通角を測定表示します。
コンデンサ式溶接機の場合、最大電流値とピーク迄の時間（又は通電終了迄の時間）を測定表示します。
特徴
- 従来機種よりもさらに小型・軽量化および操作性の向上を実現しました。
- 測定データは最大100打点まで内臓メモリに記憶されます。
- 表示内容は「カウントNo,」「電流値」（kA）「通電時間」（CY又はms）及び「導通角」です。
- 通電時間は最大999.5CYまたは2000msまで測定可能です。
- 新たな機能として測定(計算対象)範囲の指定および多段通電時のパルス指定が可能になりました。
仕様
| 測定対象 | 単相交流、単相整流、三相整流、インバータ、コンデンサ式 断続シーム、パルセーション、抵抗溶接機二次電流 |
| 電流 | 【測定範囲】0.50kA～9.99kA／5.0kA～25.0kA／10.0kA～99.9kA 【指示値】平均実効値（RMS） 又は最大値（Peak） 【測定精度】±2％ （フルスケール） |
| 時間 | 【測定範囲】CYCLES：0.5～999.5CY／mSec： 0.1～9999mSec 【指示値】全通電時間：CY/ms ／ ピーク値迄の時間：Tp・通電完了までの時間：Tz 【測定精度】CYCLE: ±0.5サイクル ／ mSec: ±1mSec |
| 電源 | ニッケル水素電池(1900mAH) ＡＣアダプター（ AC100-240V 50/60Hz 2A） |
| 使用温度条件 | 5℃～40℃ |
| 寸法 | Ｗ87×Ｈ151×Ｄ30ｍｍ |
| 重量 | 本体0.45kg ケース・附属品込み約1.8kg |
| 付属品 | トロイダルコイルPU-15B(16×500mm U字型）、ACアダプタ（AC100-240V） 収納ケース、ストラップ、取扱説明書、試験成績書、USBケーブル |
オプション
本体用ソフトケース、トロイダルコイルPU-14[18φx800mm (260φ)]
＊製品改良等により、外観及び性能の一部を予告なく変更することがあります。
