特徴

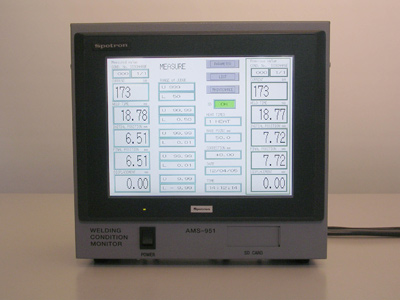

- コンデンサ式抵抗溶接機の電流値・時間・初期変位・終了変位・変位量を測定し、LCDに表示します。
- 最大128条件の上下限値を記憶させ監視し、設定値は外部からの信号で切替可能です。
- 測定データをSDカードに記録する機能を備え、同様のデータをシリアル通信（RS232C）で同時出力できます。
- 豊富な入出力信号を備えています。
仕様
| 電流 | 測定範囲 指示値 測定精度 | HIGH RANGE:50～999kA MIDDLE RANGE:5.0～99.9kA 溶接二次電流ピーク値 ±（2%rdg＋9dgt）／±2％F.S.を上限とする |
| 時間 | 測定範囲 指示値 測定精度 | 0.50～999.99ms [TP]ピーク値までの時間 [TZ]ピーク値を過ぎて零値までの時間 ±1ms（分解能0.01ms） |
| 初期変位 終了変位 | 表示範囲 測定範囲 指示値 測定精度 | 0.00～99.99mm 変位基準から±10.00mm [AUTO]放電の前後 ／ [MANUAL]スタート信号 ON-OFF ±(0.2%rdg+2dgt) |
| 変位量 | 表示範囲 指示値 直線性 | -99.99～99.99mm 初期変位値-終了変位値の計算値 ±0.25% F.S.（F.S.＝20mm） |
| 使用温度条件 | 5℃～40℃ | |
| 電源 | AC100～240V（50/60Hz） | |
| 寸法 | 280(w)×240(H)×174(D)mm | |
| 概算重量 | 本体7.5kg | |
| 付属品 | トロイダルコイル、変位センサ、各種ケーブル、ACコード、SDカード、取扱説明書、試験成績書 | |
