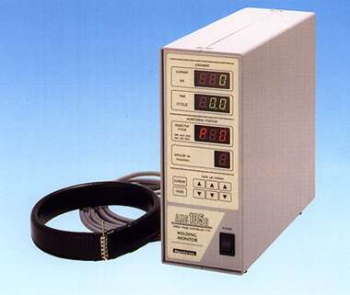

AMS-105S
AMS-105S 概要
本装置は単相交流式抵抗溶接機の二次電流、及び通電時間の自動監視装置です。
溶接二次電流、通電時間を各々測定表示すると共に、ＯＫ・ＮＧのの比較判定を行い、その結果を信号出力します。裏面の外部入出力端子には、ＮＧ判定時に警報ブザー用の電圧（AC100V）出力や溶接条件切替、無通電時の検出など多くの機能を持っています。
特徴
- 溶接二次電流と通電時間に対して各々に上限と下限の設定が可能。（ ＯＫ範囲の設定 ）
- 測定条件設定は最大１６パターン設定が可能。
- 測定表示ポイントを０．５サイクル単位にて任意に指定することが可能。
- 複数の通電溶接にて、測定する通電を任意に指定することが可能。（ 多段パルスの設定 ）
- 外部からスタート信号を入力する事により、無通時のＮＧ判定が可能。
- ＯＫ判定時の測定値は緑色表示し、条件設定外のＮＧ判定であれば赤色表示。
- オプションプリンターを接続することにより表示結果をプリントアウト可能。
仕様
| 型式／測定対象 | ＡＭＳ－１０５Ｓ／単相交流溶接機用 |
| 電流 | 【測定範囲】０．５kA～９９．９kA 【指示値】平均実効値（ RMS ）/最大実効値（ MAX ）/指定サイクル値 【測定精度】±２％（ フルスケール ） |
| 時間 | 【測定範囲】０．５サイクル～９９９サイクル 【指示値】全通電時間をサイクル表示 【測定精度】±0.5サイクル |
| 多段パルス指定 | 全通電パルス／指定通電パルス（ 1通電～9通電迄 ） |
| 条件メモリ数 | 最大16パターン |
| 表示 | ３桁 ２色発光ＬＥＤ |
| 外部入力信号 | 無通電検出用 ：バルブ信号端子（ AC100V～AC120V ） 条件切替え用 ：条件セレクト端子 |
| 外部出力信号 | ＮＧ電圧：ＮＧ時に電源電圧と同じAC100Vを出力 OK/NG信号 ：OK/NG出力端子（ Ａ，Ｂ接点のリレー出力 1A ） プリンター出力：オプションプリンター ＤＰ－１１０Ｈ 用 |
| 環境条件 | 温度 ： ０℃～４０℃ |
| 電源 | 単相ＡＣ１００～１２０Ｖ（ ５０／６０Ｈｚ ） |
| 寸法 ／ 重量 | Ｗ８４×Ｈ２２０×Ｄ２４０（ mm ） ／ 約２．２ｋｇ |
| 付属品 | トロイダルコイル ＰＵ－４００（ 又はPU-600・PU-800 ）、ＡＣコード、取扱説明書、試験成績書 |
オプション
・プリンター ＢＬ－５８Ｒ II
・ＮＧ警報ブザー ＢＴ－１００ＫＡ（ AC100V入力 ）
・トロイダルコイル PU-400L（φ130）, PU-600L（φ190）,PU-800L（φ260）, PU-950L(φ300）
三相整流式やインバータ式の溶接二次電流の測定、測定範囲の変更、電源AC200V仕様、ＲＳ-２３２Ｃ出力等に関しましては別途承ります。
＊製品改良等により、外観及び性能の一部を予告無く変更することがあります。
AMS-107D
AMS-107D 概要
本装置はコンデンサ式抵抗溶接機の溶接二次電流、及び通電時間の自動監視装置です。
溶接二次電流、通電時間を各々測定表示すると共に、ＯＫ・ＮＧのの比較判定を行い、その結果を信号出力します。裏面の外部入出力端子には、ＮＧ判定時に警報ブザー用の電圧（ AC100V ）出力や溶接条件切替、無通電時の検出など多くの機能を持っています。
特徴
- 溶接二次電流と通電時間に対して各々に上限と下限の設定が可能。（ ＯＫ範囲の設定 ）
- 測定条件設定は最大１６パターン設定が可能。
- 時間表示を最大電流値に対して％でポイント指定することが可能。
- 複数の通電溶接にて、測定する通電を任意に指定することが可能。（ 多段パルスの設定 ）
- 外部からスタート信号を入力する事により、無通時のＮＧ判定が可能。
- ＯＫ判定時の測定値は緑色表示し、条件設定外のＮＧ判定であれば赤色表示。
- オプションプリンターを接続することにより表示結果をプリントアウト可能。
仕様
| 型式／測定対象 | ＡＭＳ－１０７Ｄ／コンデンサー式溶接機用 |
| 電流 | 【測定範囲】０．５ｋＡ～９９．９ｋＡ 【指示値】最大電流値 【測定精度】±２％（ フルスケール ） |
| 時間 | 【測定範囲】０～９９．９ｍＳｅｃ 【指示値】最大電流値時間／全通電時間／指定割合時間 【測定精度】最小分解能０．０３ｍＳｅｃ |
| 多段パルス指定 | 全通電パルス／指定通電パルス（ 1通電～9通電迄 ） |
| 条件メモリ数 | 最大16パターン |
| 表示 | ３桁 ２色発光ＬＥＤ |
| 外部入力信号 | 無通電検出用 ：バルブ信号端子（ AC100V～AC120V ） 条件切替え用 ：条件セレクト端子 |
| 外部出力信号 | ＮＧ電圧：ＮＧ時に電源電圧と同じAC100Vを出力 OK/NG信号 ：OK/NG出力端子（ Ａ，Ｂ接点のリレー出力 1A ） プリンター出力：オプションプリンター ＤＰ－１１０Ｈ 用 |
| 環境条件 | 温度 ： ０℃～４０℃ |
| 電源 | 単相ＡＣ１００～１２０Ｖ（ ５０／６０Ｈｚ ） |
| 寸法／重量 | Ｗ８４×Ｈ２２０×Ｄ２４０（ mm ） ／ 約２．２ｋｇ |
| 付属品 | トロイダルコイル ＰＵ－４００（ 又はPU-600・PU-800 ）、ＡＣコード、取扱説明書、試験成績書 |
オプション
・プリンター ＢＬ－５８Ｒ II
・デジタル高速プリンター ＤＰ－１１０Ｈ
・ＮＧ警報ブザーＢＯＸ ＢＺ－１（ AC100V入力 ）
・トロイダルコイル PU-400L（φ130）, PU-600L（φ190）,PU-800L（φ260）, PU-950L(φ300）
三相整流式やインバータ式の溶接二次電流の測定、測定範囲の変更、電源AC200V仕様、ＲＳ-２３２Ｃ出力等に関しましては別途承ります。
＊製品改良等により、外観及び性能の一部を予告無く変更することがあります。
