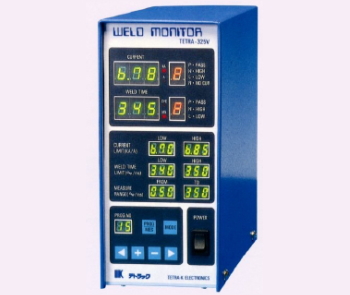

特徴
多条件設定・各種自動機にも対応できる高性能溶接モニタ!
- 測定対象がインバータ式電源、単相交流、単相整流、三相整流、コンデンサ式と多用途です。
- 電流測定は実行電流値/ピーク電流値の選択ができます。
- 電流レンジは使用するトロイダルコイルに応じて999A/9.99KA、または9.99KA/99.9KAと広範囲に対応できます。
- 溶接時間設定が交流式では1~999CYC、インバータ式、コンデンサ式、整流式(直流)では9.99/99.9/999msec 3レンジと広範囲です。
- 最大9段までの任意のインパルスを選択して測定できます。
- 無通電判別用信号入力は接点、またはDC24V対応です。この入力により無通電の判定が行えます。
- 判定結果は大型LEDに文字で表示されます。また、リアパネルのコネクタからオープンコレクタとリレー接点の判定出力が出ています。
- 設定条件は15条件(内部切換で4条件も可能)設定可能です。

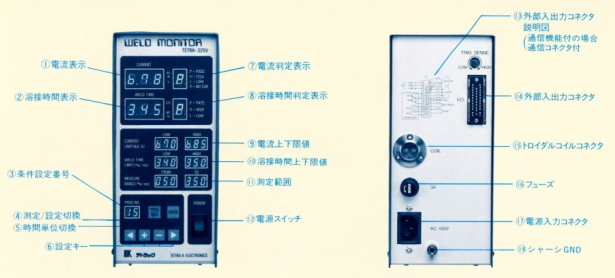

- すべての設定はフロントパネルのキー操作で簡単に行えます。
- コンピュータネットワーク用の通信機器(オプション)が用意されており、ホストコンピュータより条件設定信号を受信することができ、またモニタリングの結果を送信することもできます。
仕様
電源 | AC100V ± 10% 50/60Hz自動切換 |
管理可能な溶接機の種類 | インバータ式電源、単相交流、単相整流、三相整流(オプション)、コンデンサ式、他 |
溶接電流測定 | 【測定レンジ】999A / 9.99KA / 99.9A 【測定値】測定区間の実効電流値、又はピーク電流値 【測定精度】フルスケールに対し± 2%以内 【測定区間】1~999サイクル(交流式)又は、0.01~9.99msc、0.1~99.9msc、1~999msec(インバータ式、又はコンデンサ)の任意の区間 |
溶接時間測定 | 最大999サイクルまたは最大9.99msec/99.9msec/999msec |
設定方式 | キースイッチ入力, LED表示により15条件 |
判定出力 | LED表示及びオープンコレクタとリレー接点出力 |
接続トロイダルコイル | TCS-1G 9.99KA/99.9KA TCS-10G 999A/9.99KA |
通信機器 (オプション) | 【通信方式】シリアル(RS-422 規格) 【通信速度】9600/4800/2400/1200 ボー 切換 【受信データ】設定データ15条件 【送信データ】溶接電流、溶接時間、判定結果 |
消費電力 | 約15VA |
重量 | 約4.2kg |
寸法 | 100mm(W)×230mm(H)×250mm(D) |
