特徴
★31チャンネル対応
溶接条件は31条件を記憶します。簡単な設定で4チャンネル、15チャンネル仕様に変更可能です。
★カウンタ機能の充実
各チャンネル毎に打点数、生産数、総打点数のカウンタ機能を装備しました。
それぞれのカウントアップ出力が可能です。
★テンキーによるダイレクト設定
操作にはテンキーを採用しました。すばやく確実な入力が可能です。
★カウンタ機能の充実
各チャンネル毎に打点数、生産数、総打点数のカウンタ機能を装備しました。
それぞれのカウントアップ出力が可能です。
★一目でわかる2段電流表示
3段通電設定時には表示窓を1段-2段、2段-3段、1段-3段と切り替えて表示が可能です。
★わかりやすい異常内容表示
仕様
基本動作 | チャンネル 4/15CH(5/31CH) 加圧系統数 2(3)系統 通電段数 3段 シーケンスステップ 4/8ステップ切替 |
時間制御 | 通電①②③時間設定 0~99サイクル 他の時間設定 0~99サイクル パルセーション制御 装備2~99回 電流スロープ UP/DOWN 0~98サイクル |
電流制御 | 溶接電流設定 2~50kA 電圧補償制御 装備(定電流と混用可) |
外部入出力 | 通電インターロック出力 無接点回路(切替使用) フリッカ防止出力 無接点回路(切替使用) 溶接ON/OFF入力 装備 時間終了出力 1a接点 外部加圧モード入力 装備 加圧力制御出力 チャンネル毎1~999kN説定(オプション) 欠品検出入力 装備 |
カウンタ | 溶接打点カウンタ 0~99×15(31)CH 生産数カウンタ 0~9999×15(31)CH 総打点数カウンタ 0~99999×15(31)CH ステップアップカウンタ 0~9999×2(3)SV(9段) |
モニタ種類 | メモリ以上、サイリスタ短絡検知、上下限電流異常、電流検出異常 フルヒートチェック、接触不良検知、冷却水異常、溶接電源断 上下限点弧角モニタ、溶着検出/欠品検出(モニタ異常記憶数10点) |
メモリー保持 | データバックアップ フラッシュメモリ使用 |
環境 | 使用周囲温度 0~45℃ 保存温度 -10~+60℃ 許容周囲湿度 45~85%(結露なきこと) |
電流検出 | 検出コイル WMC-451N |
電源 | 制御電源 AC100V +10% -15% 50/60Hz 溶接電源 AC220V/440V +10% -20% 50/60Hz |

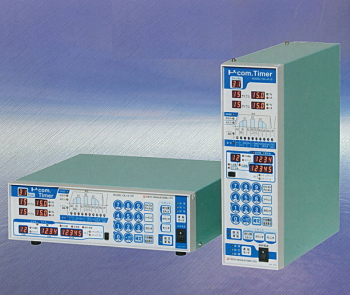

寸法 | 縦型 CK4-8-15 W90×H300×D325 横型 CK4-8-15P W300×H90×D325 |
質量 | 縦型/横型 5kg |
