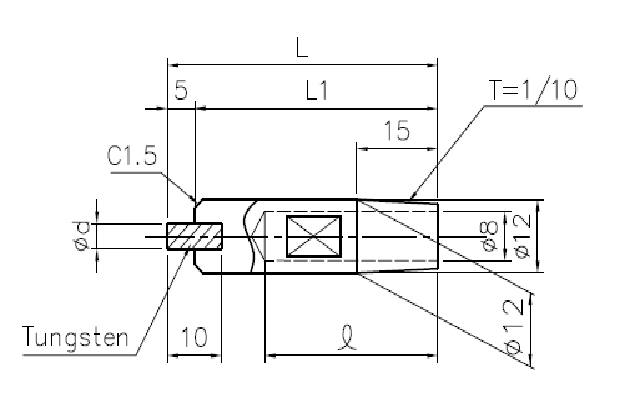

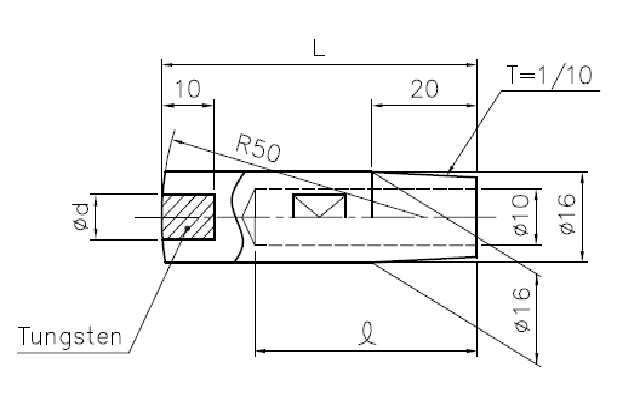

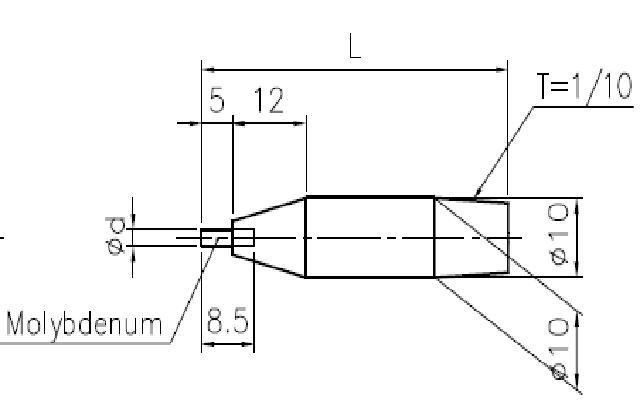

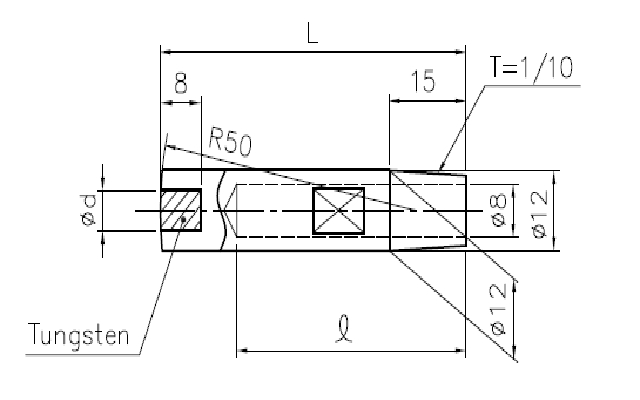

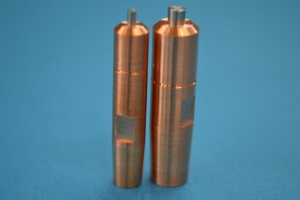

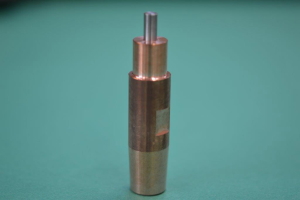

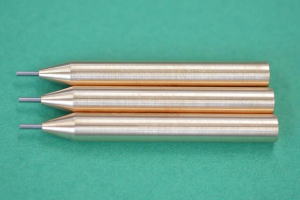

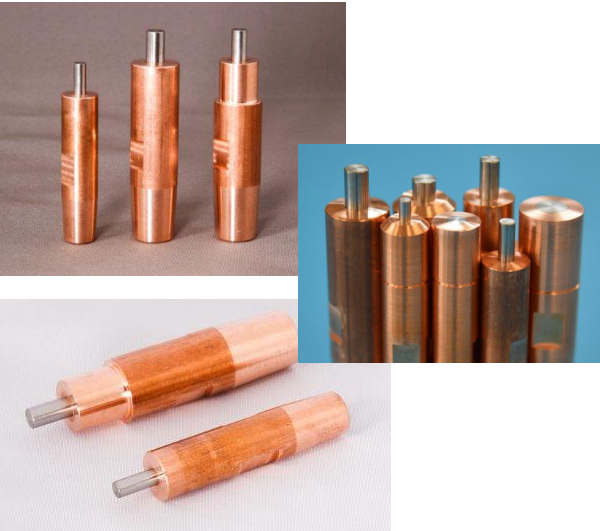

熱の伝わりやすい銅や銅合金など、非鉄金属の溶接・圧接には高温での硬さに優れているモリブデン、タングステンをクローム銅の電極に圧入した複合電極が広く使用されています。
銅および銅合金の物理的性質
材料名 | 密度 (g/㎤) | 融点 (℃) | 線膨張率 (10-6/K) | 比熱 (J/kg・K) | 熱伝導率 (W/m・K) | 固有抵抗 (μΩ・cm) | ヤング率 (Gpa) |
純銅 | 8.9 | 1084 | 17 | 380 | 401 | 1.7 | 117 |
黄銅(真鍮) | 8.5 | 855~925 | 19 | 380 | 110~115 | 7~9 | 105 |
銀 | 10.5 | 960 | 19 | 234 | 419 | 1.63 | 83 |
鉄 | 7.9 | 1530 | 12 | 444 | 73 | 10 | 190 |
タングステン・モリブデンの特性
組成 | 比重 | 硬さ HV | IACS% | |
純タングステン | W 99.9%以上 | 19.3 | 450 | 31 |
純モリブデン | Mo 99.9%以上 | 10.2 | 250 | 30 |
銅タングステン | 20%Cu-W 30%Cu-W | 15.6 14.2 | 280 225 | 40 48 |
銀タングステン | 35%Ag-W | 14.8 | 210 | 53 |
クロム銅 | Cu-1%Cr(HT材) | 8.9 | 150 | 80 |
アルミナ分散銅 | Cu-0.5%Al2O3 | 8.7 | 150 | 80 |
