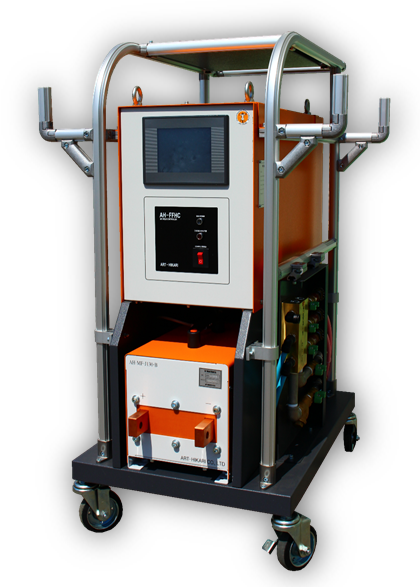

高い汎用性
・低加圧力でスパッタレスのスポット溶接が可能。
・二次ケーブル長最大20mまで延長可能。
・ハンドガンや可搬重量の低いロボット、自動機への組み込みが可能。
溶接の多様化
加圧力+片面+最大電流12kAの組み合わせで、今まで専用機を必要としていた様々な溶接に対応可能。
豊富な溶接条件設定
・タッチパネル式の簡単な入力操作。
・ms単位の細かな溶接条件設定が可能。

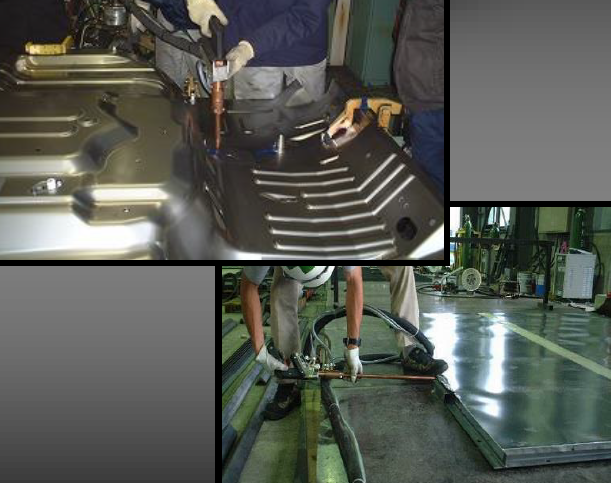

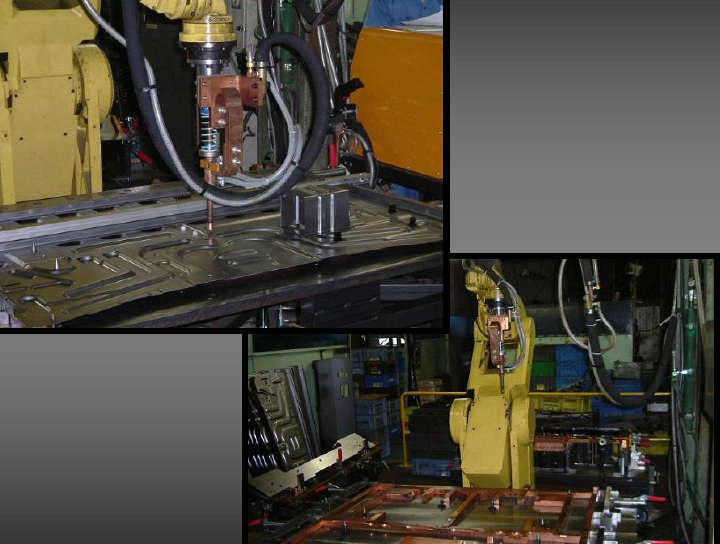

様々な溶接シーンに対応

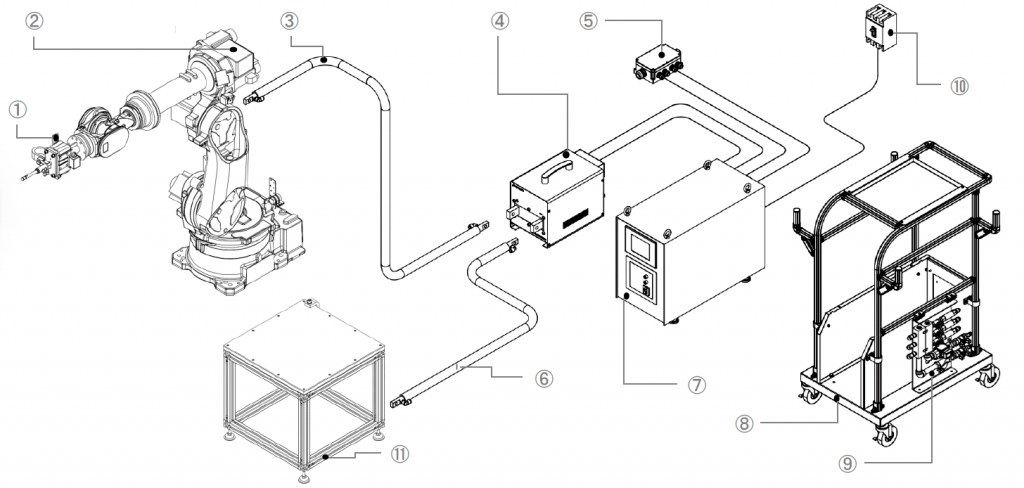

システム構成例(ロボットで使用する場合)
品目名
① | ロボットガン ※ |
② | ロボット ※ |
③ | ガン側水冷式二次ケーブル ※ |
④ | 溶接トランス |
⑤ | コネクターターミナルボックス |
⑥ | アース側水冷式二次ケーブル ※ |
⑦ | 溶接コントローラ |
⑧ | 専用台車 |
⑨ | マニホールドパワーユニット |
⑩ | 一次電源ブレーカ ※ |
⑪ | アース側電極治具 ※ |
ユーティリティ
溶接電源 | 三相AC380V~440V 50/60Hz |
ロボット電源 | ロボットに依る |
冷却水 | 11.0L/min(水圧差0.1~0.2MPa) |
エアー | 0.5MPa(ロボットガン使用の場合) |
周囲空気温度 | 0~45℃ |
最高湿度 | 90%以下(結露なきこと) |
ワンサイドスポット溶接機仕様
型式 | AH-1 |
定格容量 | 130kVA |
最大短絡電流 | 10kA(使用率8%) |
溶接トランス | AH-MF-130-B |
溶接条件数 | 256 |
外形寸法 | 幅660mm×高さ1100mm×奥行810mm |
重量 | 115kg |
