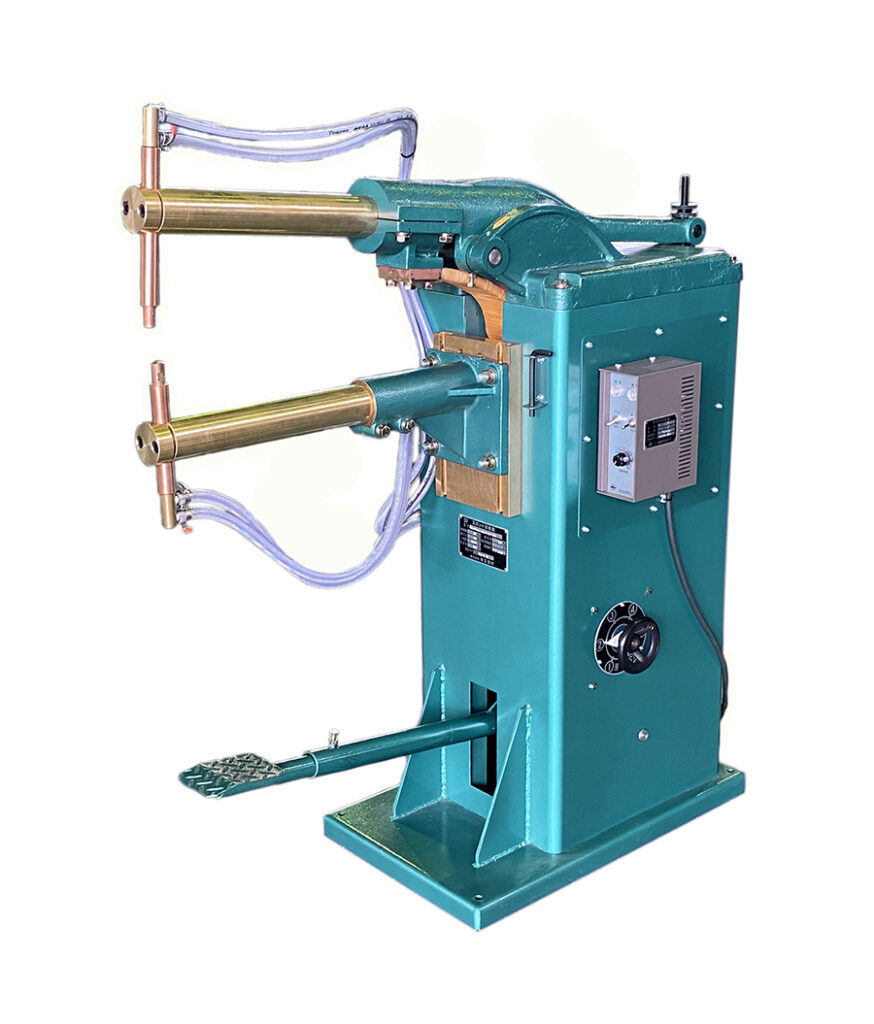

SH-FR
- 「SU-FR」と比較して加圧力・電流量がアップ!
- ふところ拡大で奥行にあるワークにも対応可能です。
- 重量増で抜群の安定感。
- 堅牢なフレームで長年使用可能。
- 電流調整機能付き。
- エアー駆動式への改造も可能
本体標準仕様
型式 | 定格容量 | 電源 | 最大二次短絡 | 電極加圧力 | 使用率 | ストローク | 溶接能力 (厚み×枚数) | 重量 |
SH-FR15 | 15KVA | 200V | 9000A | 1600N | 10% | 60mm | 3.0t×2 | 250kg |
SH-FR20 | 20KVA | 200V | 11500A | 1600N | 10% | 60mm | 4.0t×2 | 260kg |
標準装備
レギュレーター | 6段階の電流調整機能付き。 |
フットペダル | 自由な操作性を実現しています。 |
スターター | 後方の軸がスイッチを蹴ることで電流が流れます。 |
チップ | φ16×1/5 |
チップホルダー | φ25 |
ホーン | φ60 |
寸法 | W460×D1200×H1200mm |
ふところ寸法 | 200×600mm |
オプション
・ふところサイズの変更
・キャスター
・タイマ
タイマ仕様
型式 | 操作電源 | 定格周波数 | 制御時間(60Hzによる) | 主回路開閉 | 電流調整範囲 | |||
V | Hz | 初期加圧時間 | 通電時時間 | 保持時間 | 休止時間 | |||
NIT-1 | 100 | 50/60 | ― | 3~80Hz | ― | ― | マグネットスイッチ | なし |
NIT-4H | 100 | 50/60 | 3~80Hz | 3~80Hz | 3~80Hz | 3~80Hz | サイリスタ | 20~100 |
NIT-1H | 100 | 50/60 | ― | 3~80Hz | ― | ― | サイリスタ | 20~100 |
※NIT-4Hはエアー駆動式用です。
