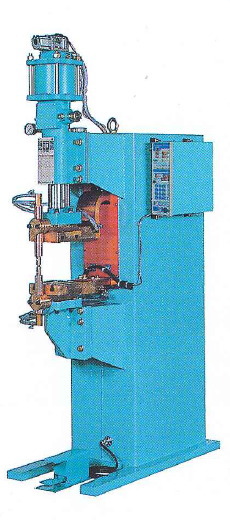

SP形スポット/プロジェクション溶接機
プロジェクション溶接が求める高い動的精度に応え、
加圧即応性を大幅に高めた高性能加圧ガイドを使用
- 高精度フレームを搭載したスポットプロジェクション溶接兼用タイプ
- 無給油式高性能加圧ガイド採用（電極ストロークはワンタッチ切替式）
- 給水口へボールバルブを装備
- 流水確認が可能な透明ホースを使用
- マイコンタイマ搭載（通電インターロック装備）
主な仕様
※定格最大溶接入力および許容使用率は最大短絡電流の90%時の値です。
| SP2-10-50 | SP2-10-70 | SP2-10-110 | ||||
| プラテン | スポット | プラテン | スポット | プラテン | スポット | |
| 定格容量（kVA） | 50 | 70 | 110 | |||
| ふところ寸法 間隔×深さ（mm） |
200×300 | 200×400 | 200×300 | 200×400 | 200×300 | 200×400 |
| 最大短絡電流（A） | 28,000 | 21,000 | 35,000 | 26,000 | 45,000 | 35,000 |
| 定格最大溶接入力（kVA） | 183/205 | 138/154 | 277/303 | 198/226 | 430/510 | 335/397 |
| 許容使用率（%） | 3.7/3.0 | 6.5/5.2 | 3.2/2.7 | 6.3/4.8 | 3.3/2.3 | 5.4/3.8 |
| 定格周波数（Hz） | 50/60 | |||||
| 溶接電源（V） | 200（400） | |||||
| 制御電源（V） | 100 | |||||
| 最大加圧力（kN） | 9.8 | |||||
| 電極ストローク（mm） |
60・20 |
|||||
| プラテン寸法（mm） |
□150 |
|||||
| 電極チップ（mm） | φ20 | |||||
| チップテーパー | 1/10 | |||||
| ホルダ直径（mm） |
φ32 |
|||||
| ホーン直径（mm） | φ60 | |||||
| 冷却水量（L/mm） | 8 | |||||
| 質量（kg） | 340 | 385 | 410 | |||
| サイリスタサイズ（200V用） | Ｄ | Ｆ | Ｇ | |||
