特徴

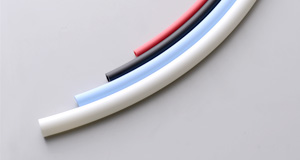

- 外層に難燃性樹脂、内層にエーテル系のポリウレタン樹脂を採用した二層構造です。

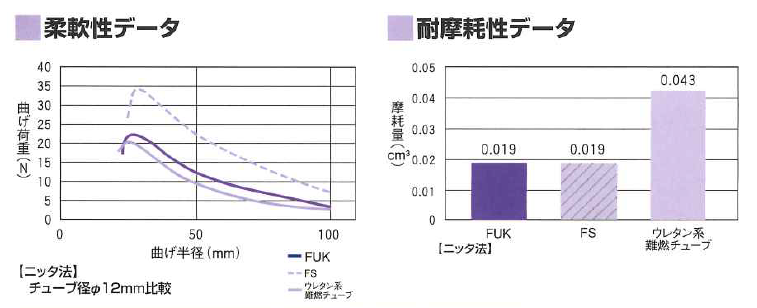

- 柔軟性、耐摩耗性、滑り性に優れています。
- 外層の皮むき不要で、配管時に手間がかかりません。
- 内径UP品をラインナップしており、流量増加に貢献します。
品番表
【定尺】20M、100M
タイプ | 外径×内径(mm) | 最高使用圧力 (MPa at20℃) | 最小曲げ半径 (mm) | 質量(g/m) | 標準カラー 黒・白・黄・青・緑・赤・黄緑・桃 |
FUK-4-6X4 | 6×4 | (空気)0.8 (水)0.7 | 20 | 19 | ●〇●●●● |
FUK-4-6X5 | 8×5 | (空気)0.8 (水)0.7 | 20 | 37 | ●〇●●●● |
FUK-4-10X6.5 | 10×6.5 | (空気)0.8 (水)0.7 | 25 | 54 | ●〇●●●● |
FUK-4-10X7 ※ | 10×7 | (空気)0.7 (水)0.6 | 35 | 48 | ●〇●●●●●● |
FUK-4-12X8 | 12×8 | (空気)0.8 (水)0.7 | 35 | 74 | ●〇●●●●●● |
FUK-4-12X8.5 ※ | 12×8.5 | (空気)0.7 (水)0.6 | 40 | 67 | ●〇●●●●●● |
使用流体・使用温度範囲
使用温度(雰囲気温度)により最高使用圧力は異なります。
使用流体 | 使用温度範囲 |
空気 | -40℃~+80℃ |
水 | 0℃~+60℃ |
※水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させる場合があります。
※水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。
