概要

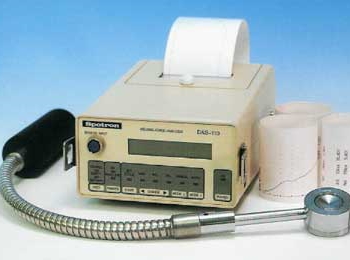

本機はスポット溶接3大条件の一つである電極間の加圧力を測定分析するデジタル加圧力計です。多様な機能が充実していてコンパクトにまとまっており、現場で機動性を発揮します。
特徴
- 電極間の加圧力をリアルタイムで連続デジタル表示。(CAL モード)
- 加圧平均値(AVG)と加圧時間(CY)を測定表示することも可能。
- 加圧力の最大値(MAX)と最大値迄の時間(CY)の測定表示が可能。
- 0.5サイクル毎の加圧力を測定表示可能。
- 内蔵プリンターにより測定データや圧力変化の波形をプリントアウト可能。
- 電源はACアダプターまたは内蔵バッテリーによる二電源駆動。
- オートパワーオフ機能により、操作を行わない時間が7分以上あると自動的にパワーオフ。
- SI単位のN(ニュートン)測定と非SI単位のkgf測定が可能。
- 加圧力センサーを付替える事により、最適な圧力測定に対応。(センサーはオプション追加)
仕様
項目 | 内容 |
測定値表示 | 逐次連続、平均値、最大値(切替式)、時間(0.5CY単位) |
精度 | ±1%(フルスケール) |
最大加圧力(荷重) | 定格加圧力に対して120% |
プリンター印字 | 加圧力値(平均値、最大値、0.5サイクル毎値)、波形 |
外部入出力 | 測定スタート信号入力、加圧アナログ出力(DC5V F.S.) |
電源 | 内蔵バッテリーまたはACアダプター(AC100V) |
使用条件 | 0℃~40℃ |
本体寸法/重量 | W120×H78×D180(mm)/約2kg |
付属品 | センサー、センサーケーブル、ACアダプター(AC100V)、記録紙、ソフトケース、ストラップ、取扱説明書、試験成績書 |
型式 | 測定範囲 | センサー部寸法(mm)/重量 | ケーブル |
DAS-110-F200N | 5N~200N (0.5~20.0kgf) |
T9.5×φ20×L198/60g | 1.0m |
DAS-110-F1000N | 25N~1000N (2.5~100.0kgf) |
T9.5×φ20×L198/60g | 1.0m |
DAS-110-F10kN | 0.25kN~10.00kN (25~1000kgf) |
T18×φ34×L470/550g | 1.5m |
DAS-110-F30kN | 0.75kN~30.00kN (75~3000kgf) |
T21×φ36×L472/570g | 1.5m |
DAS-110-F50kN | 2.50kN~50.00kN (250~5000kgf) |
T22×φ37×L473/580g | 1.5m |
オプション
- 外部入出力ケーブル2m
- センサーケーブル3m ( F10kN用,F30kN用 )
- AC変換器 KDA-20( AC200-240V → AC100V )
- 付替え用加圧力センサー( F200N,F1000N,F10kN,F30kN )
