特徴

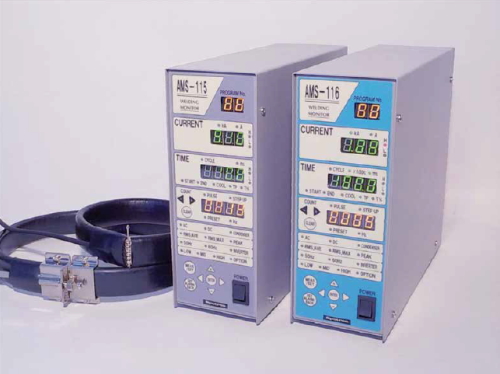

- 従来モデルの後継機種として開発された高機能・高精度の溶接モニタです。
- 各種電流波形に対応し通常の範囲に加えオプションで最小50A・最大999kAまで測定、また周波数は最大600Hzまで設定可能。
- さらにAMS-116は最長時間9000CY(180sec)まで測定可能なシーム溶接特化仕様。
- 条件設定は最大32に増加。測定データ管理用にRS232C標準装備。
- 豊富な入出力信号・オプション機能。
仕様
測定対象 | 交流・直流(最大周波数600Hz) コンデンサ放電電流 |
電流 | 【測定範囲】0.5kA~99.9kA(オプション:50A~/~999kA) 【測定値】平均実効値 RMS_AVE /最⼤実効値 RMS_MAX / ピーク値 PEAK 【測定精度】±2% F.S. / 実効値RMS±(2%rdg+3dgt).ピーク値PEAK±(2%rdg+9dgt) いずれかの小さい値 |
時間 | 【測定範囲/AMS-115】最大2秒 [単相交流] 0.5〜100サイクル(50Hz)、0.5〜120サイクル(60Hz) [交流インバータ] 0.5〜Max.1200CY(600Hz) / 0.1ms〜2000msec 【測定範囲/AMS-116】最大180秒 [単相交流] 0.5〜9000サイクル(50Hz)、0.5〜10800サイクル(60Hz) [交流インバータ] 0.5〜Max.108000CY(600Hz) / 0.1ms〜180.0sec 【測定精度】±0.5サイクル/±0.1ms |
多段測定 | サイクル指定 / 時間指定 |
断続パルス | 全パルスの平均 / 指定パルス (1〜999) |
条件メモリ数 | 最大32パターン |
表示 | 4桁 LEDデジタル表示 |
外部入力信号 | 無通電検出信号端子、条件切替⽤セレクト端子、測定停⽌ゲート信号端子 |
外部出力信号 | NG時に電源と同じ電圧を出力、OK/NGリレー接点出⼒ (NO/NC 1A)、OKカウント信号: リレー接点 (N.O. 1A)、データ出力: RS-232C |
使用温度条件 | 0℃~40℃ |
電源 | 単相AC100~240V( 50/60Hz ) |
寸法 | 84(W) x 220(H) x 240(D) mm |
重量 | 本体: 2.7kg ケース・附属品込み: 3.4kg |
付属品 | トロイダルコイル、ACコード、取扱説明書、試験成績書 |
オプション
・プリンター、NGブザー、アナログ出力、ツインコイル等
・トロイダルコイル PU-400L(φ130), PU-600L(φ190),PU-800L(φ260), PU-950L(φ300)
*製品改良等により、外観及び性能の一部を予告無く変更することがあります。
