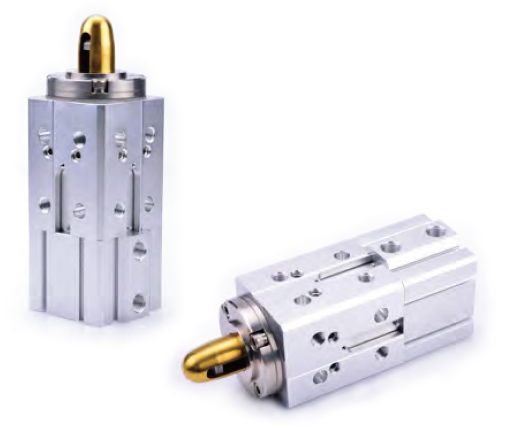

特徴
- JIS標準。
- ピン表面にチタン合金処理で耐腐食性が大幅に向上。
- シリンダ部フロントキャップの金属スクレーパー装置で、クズなどを効率的に除去。
- 多方位取り付け型、一部本体は4面取付が可能。
- シリンダ本体周辺にセンサー取付槽が付き、センサーの取り付けが便利。
仕様
| シリンダ内径 | 50 |
| 作動方式 | 複動形 |
| 使用流体 | 空気（40㎛以上のフィルタにて濾過した空気をご使用ください） |
| 使用圧力範囲 | 0.15～1.0MPa（22～145psi） |
| 保証耐圧力 | 1.5MPa（215psi） |
| 周囲及び使用流体温度 | -20℃～70℃ |
| クッション | ラバークッション |

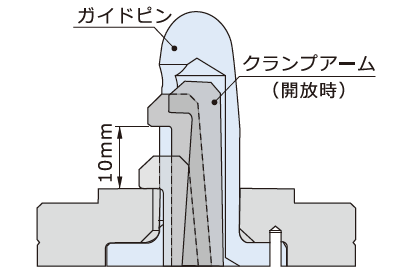

| クランプストローク | シム無し：10mm（公差0、-0.5）mm、シム付き：10～12mm |
| 配管接続口径 | 1/4″ （※ポートねじの種類はPTも選択可能） |
４つのクランプアーム位置が選択可能
位置決めとクランプ機能が同時に可能
クランプ位置高さがシムで調整可能
調整可能範囲：0.5～2mm
1mm1枚と0.5ｍｍ2枚のシム付き
（片側：シム3枚、両側：シム6枚）
多様化ピン外径が多種類ワーク孔径に対応可能
| ガイドピン外径 | 適用ワーク孔径 |
| φ14.口 ※ | φ15 |
| φ15.口 | φ16 |
| φ17.口 | φ18 |
| φ19.口 | φ20 |
| φ24.口 | φ25 |

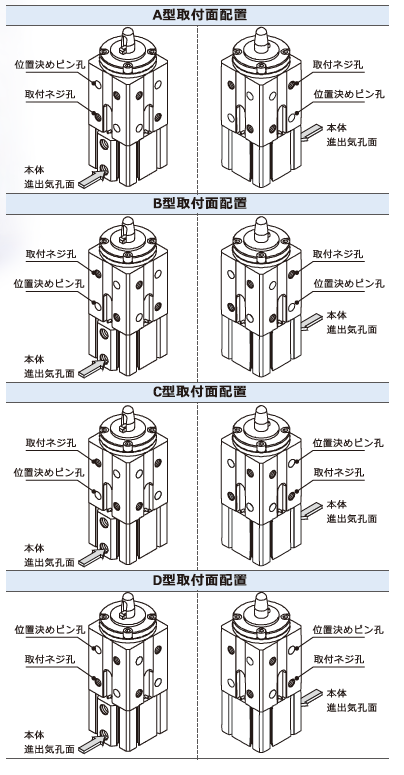

多方位取付
四面に位置決めピン孔と取付ネジ孔があり、下記の通り取り付けが可能です。
内部構造および材質

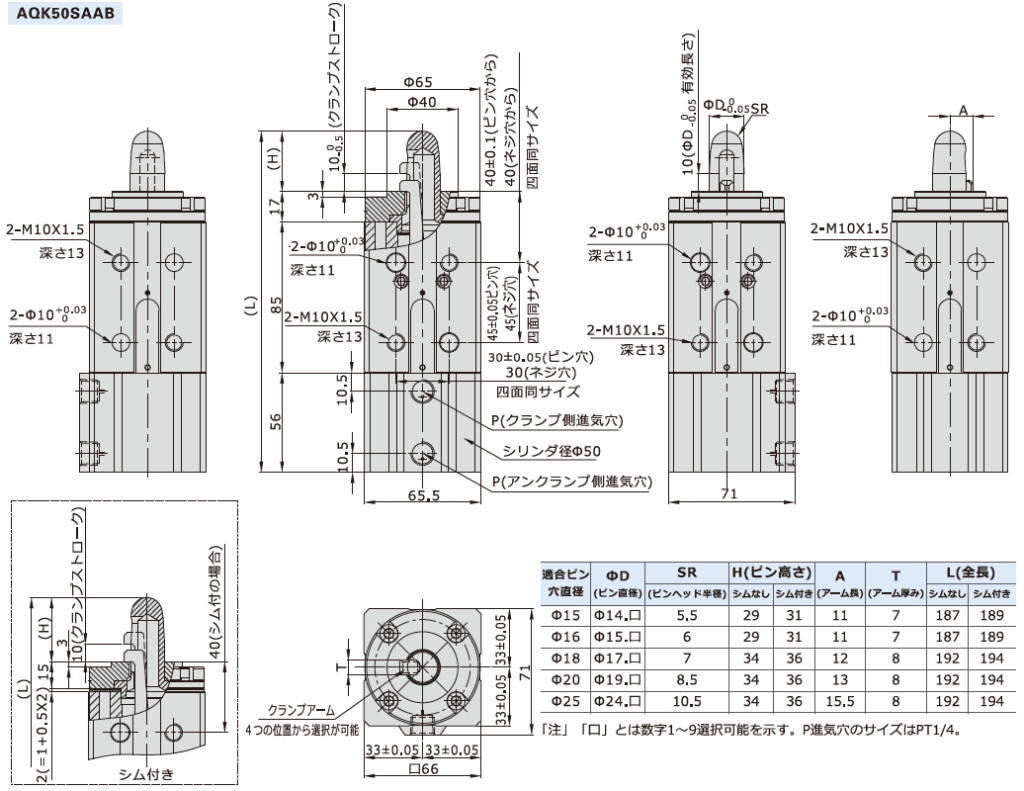

外形寸法図 AQK50SAAB

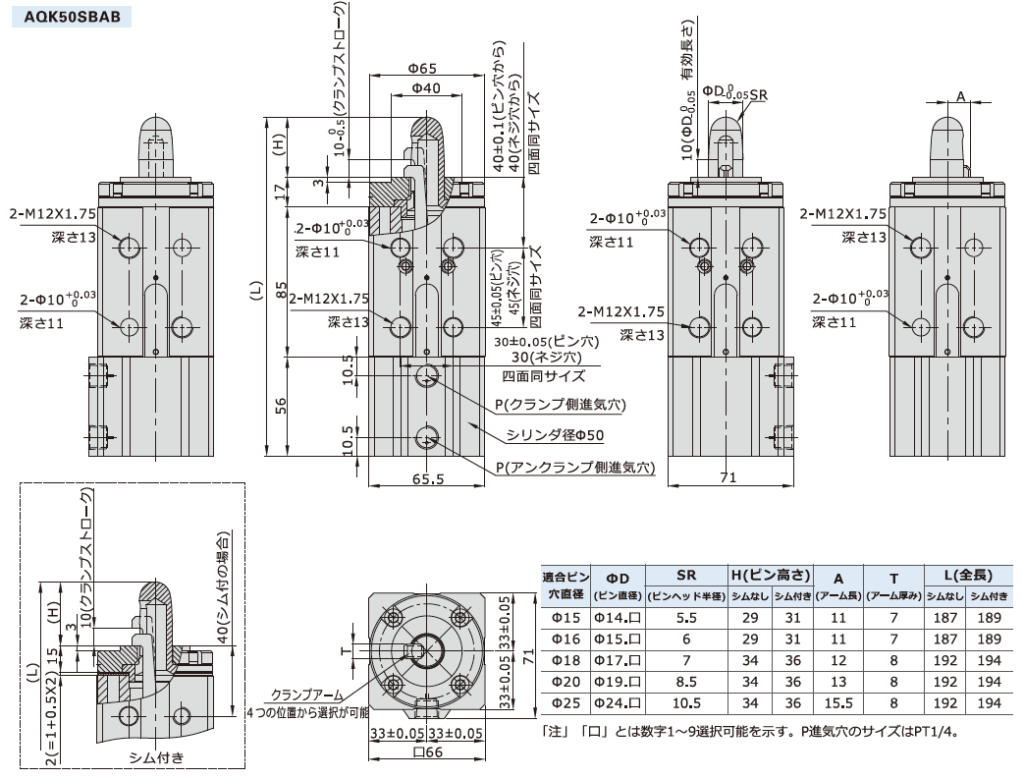

外形寸法図 AQK50SBAB
