概要
小型、軽量。手軽に加圧力をチェック！

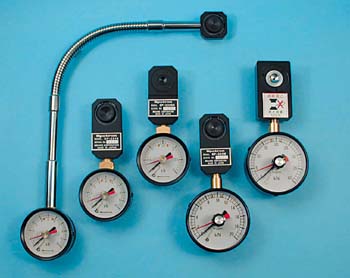

本機はスポット溶接３大条件の一つである電極間の加圧力を測定する、アナログタイプの油圧式加圧力計です。
より良い溶接結果を得る為には加圧力を定期的に測定し、十分に管理する必要があります。本製品は高い信頼性で品質管理を支えます。
特徴
- 加圧力に合わせた、様々なモデルのバリエーション（７タイプ）
- 国際規格に基づき「ＳＩ単位」であるニュートン（Ｎ／ｋＮ）表示。
- 電源不要の小型軽量、取扱いが簡単。
- 受圧部は通電防止構造を備えた絶縁型。
- 置針方式により、最大値確認が容易。
- 用途が広がるフレキシブル構造タイプもラインアップ（SP-241N）
- 収納保管に便利な専用ハードケース付き。
仕様
| 項目 | 内容 |
| 方式 | 密閉型油圧式システム |
| 精度 | ±3％ F.S.（フルスケール） |
| 付属品 | 専用ケース、取扱説明書、試験成績書 |
一体タイプ
| 型式 | 測定範囲 | 最小目盛 | 本体寸法（mm）／重量 | メータ部寸法 |
| SP-233SN | 0.3～3kN（300kgf） | 0.1kN（10kgf） | T10×W38×L153／400g | φ65×H38mm |
| SP-236N | 0.4～6kN（600kgf） | 0.2kN（20kgf） | T13×W38×L154／420g | φ65×H38mm |
| SP-231N | 0.5～10kN（1000kgf） | 0.2kN（20kgf） | T18×W38×L155／500g | φ65×H38mm |
| SP-232N | 1.0～20kN（2000kgf） | 0.2kN（20kgf） | T18×W38×L172／670g | φ78×H52mm |
| SP-233-3T | 1.5～30kN（3000kgf） | 1kN（100kgf） | T25×W38×L172／900g | φ78×H52mm |
| SP-233-4T | 2.0～40kN（4000kgf） | 1kN（100kgf） | T25×W38×L172／900g | φ78×H52mm |
ケース：215×130×70mm／重量：400g
フレキシブルタイプ
| 型式 | 測定範囲 | 最小目盛 | 本体寸法（mm）／重量 | メータ部寸法 |
| SP-241N | 0.5～10kN（1000kgf） | 0.2kN（20kgf） | T18×W38×L496／560g | φ65×H38mm |
ケース：530×110×65mm／重量：700g
