世界初の給気・排気ダクト内の監視・測定システム。
防火ダンパーとダクト内の画像撮影、温度測定、温度異常アラートを搭載。最新のIoTとセンシング技術によってダクト内の汚れ「厚み」測定も可能にしました。
遠隔にて監視・測定する世界初の技術を、簡単・低コストで点検できるありそうでなかった製品です。
TMS(T-SENSOR遠隔監視システム)
TMSはダクト内部監視・撮影・温度測定用として開発され、革新的なアイデアとIoT技術の誘導によって生まれた、世界初のネットワーク型撮影・測定センサーとなります。
空調管理・防火対策など様々な用途で使用でき、さらに温度異常に対するアラート機能が搭載されているため、初期に火災などを早期に確認することが可能です。

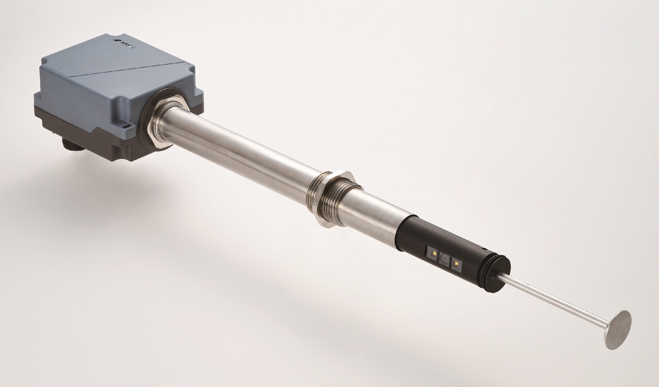

T-1000J、TK-2000Jは先端部に温度センサー、センサーパイプ内にカメラが収納されており、撮影時にセンサーパイプ内からカメラが移動し撮影します。本体はSUS製・独自の粉塵侵入防止機能が内蔵されており、埃・汚れ・腐食から保護されているため長期間安定的な使用が可能です。
製品紹介
T-1000J
給排気ダクト・防炎ダンパーやファンの見えない内部を、独自に開発したアプリを使用し、遠隔にて監視を可能とした空調用のセンサーとなります。カメラをセンサーパイプ内に収納し、撮影時に稼働し撮影、防塵にも優れた耐性を兼ね備えています。
【主な使用箇所】 換気装置(防火ダンパー、給気・排気ダクト、ファン)※その他、遠隔監視が必要とされる場所
【主な機能】 カメラ撮影による内部の遠隔監視、温度測定、指定温度によるアラート機能
TK-2000J
火災予防条例(厨房設備)に基づく遠隔距離の確保を実現し、耐熱性・耐薬品性にも対応したセンサーとなります。
レーザー照射による重心点三角測量法を確立し、ダクト内に蓄積された汚れの「厚み」を数値化します。
【主な使用箇所】 厨房用ダクト、飲食店排気ダクト、換気用ダクト
【主な機能】 レーザー照射による汚れの厚み測定、カメラ撮影による内部の遠隔監視、高温に適応した温度測定、指定温度によるアラート機能
仕様
機種名 | T-1000J | TK-2000J |
本体サイズ | 313.45mm | 360.55mm |
センサーパイプ | 207.45mm | 254.55mm |
使用可能ダクト寸法 | 【小径ダクト用アダプター装着時】 100~250 【それ以外】 ~900 | 200~800 |
測定用レーザー | – | レーザークラス1程度 |
許容使用温度 | 【カメラ撮影時以外】0度~70度 90%RH以下 【カメラ撮影時】0~50度 90%RH以下 | 【カメラ撮影時以外】0度~200度 90%RH以下 【カメラ撮影時】0~50度 90%RH以下 |
T-1000J・TK-2000J 共通仕様
防水・防塵構造 | カメラユニット収納状態:IP54相当(カメラユニットが収納された状態) |
撮影機能 | 解像度:SXGA(1280×1024) 撮影範囲:被写体との距離40cm以上 撮影時間:20秒 |
定格電圧 | DC-24V |
消費電力 | 最大0.4A |
静電気放電 | IEC61000-4-2にて接触放電±4kV、気中放電±8kV |
通信モジュール | BLE/Wi-Fiコンボモジュール |
屋外使用 | 外気温度50度以下 |
使用国 | JAPAN |
オプション品
品番 | T-1000Jオプション | 品番 | TK-2000Jオプション | 品番 | 共通オプション |
AD-PVW | 角ダクト取付用アダプター1式 | KP-AVB | ダクト取付用アルミ製アダプター1式 | AE-DD7 | 落下防止用ワイヤー1式 |
AP-DVB | 丸ダクト取付用アダプター1式 | HT-A200 | 熱電対付プラグ | NWT | ネットワーク構築費 |
AS-450 | 小径ダクト用アダプター |
